LiFePO4-Batterie Zum Aufbau eines 12-V-/24-V-/48-V-Systems

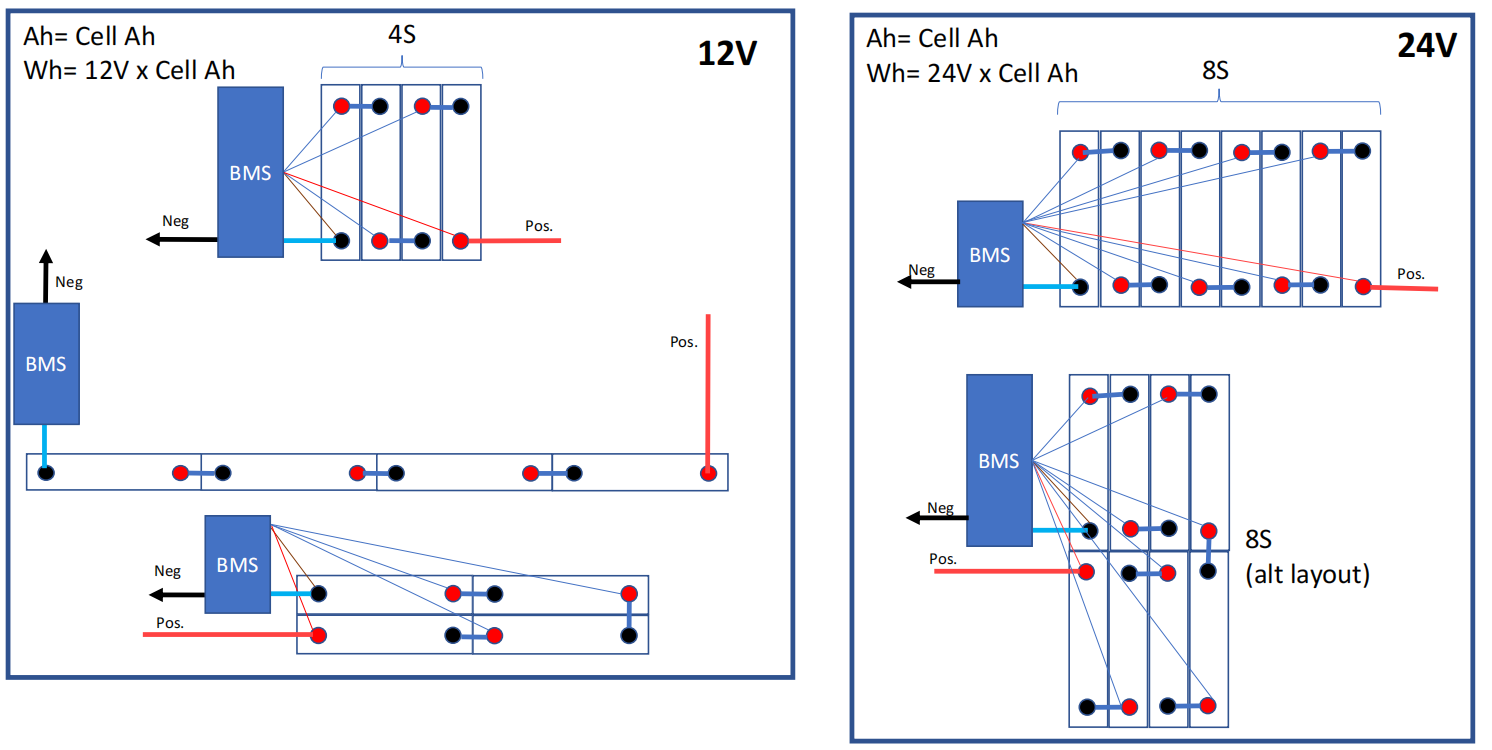

Serielle (1P) Konfigurationen 12 V & 24 V
Konfigurationen nur in Serie (1P) 12 V, 24 V und 48 V

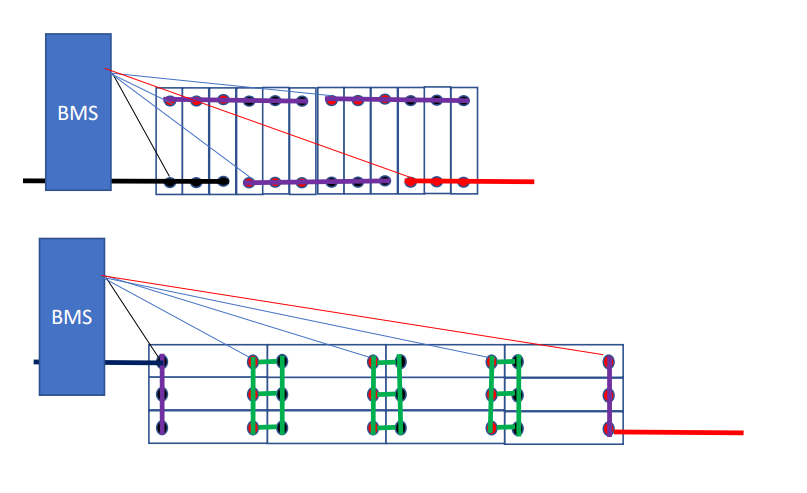

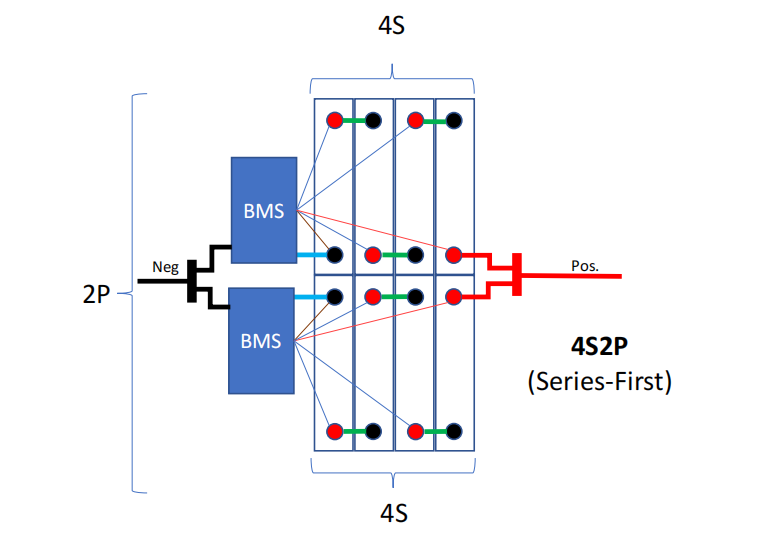

2P4s-Verkabelung für 12-V-Batterien (zuerst parallel)
Spannung = 4-fache Zellenspannung = Nominal 12 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = Spannung x Batterie-Ah = 12 V x (2 x Zellen-Ah) = 24 x Zellen-Ah

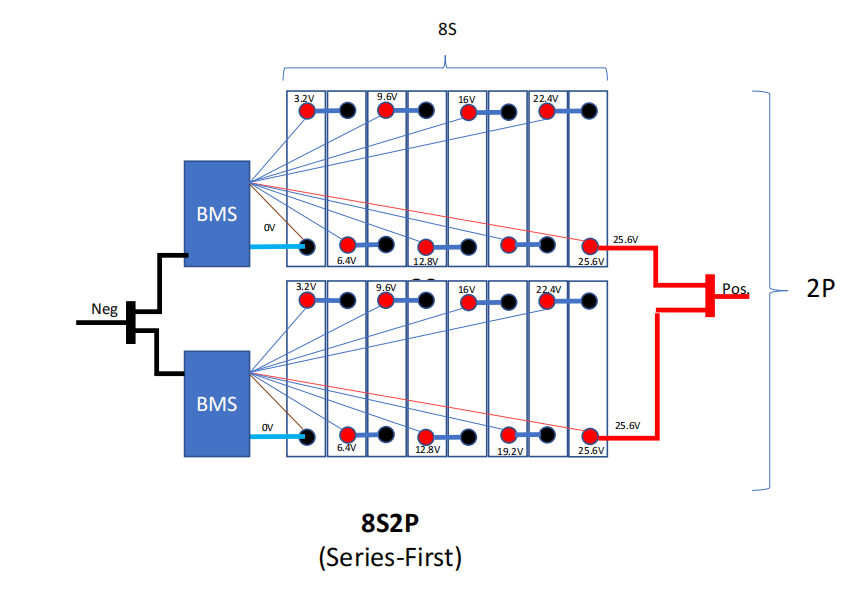

8S2P-Verkabelung für 24-V-Batterien – Erste Serie
Spannung = 8-fache Zellenspannung = Nominal 24 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 24 V x (2 x Zellen-Ah) = 48 x Zellen-Ah

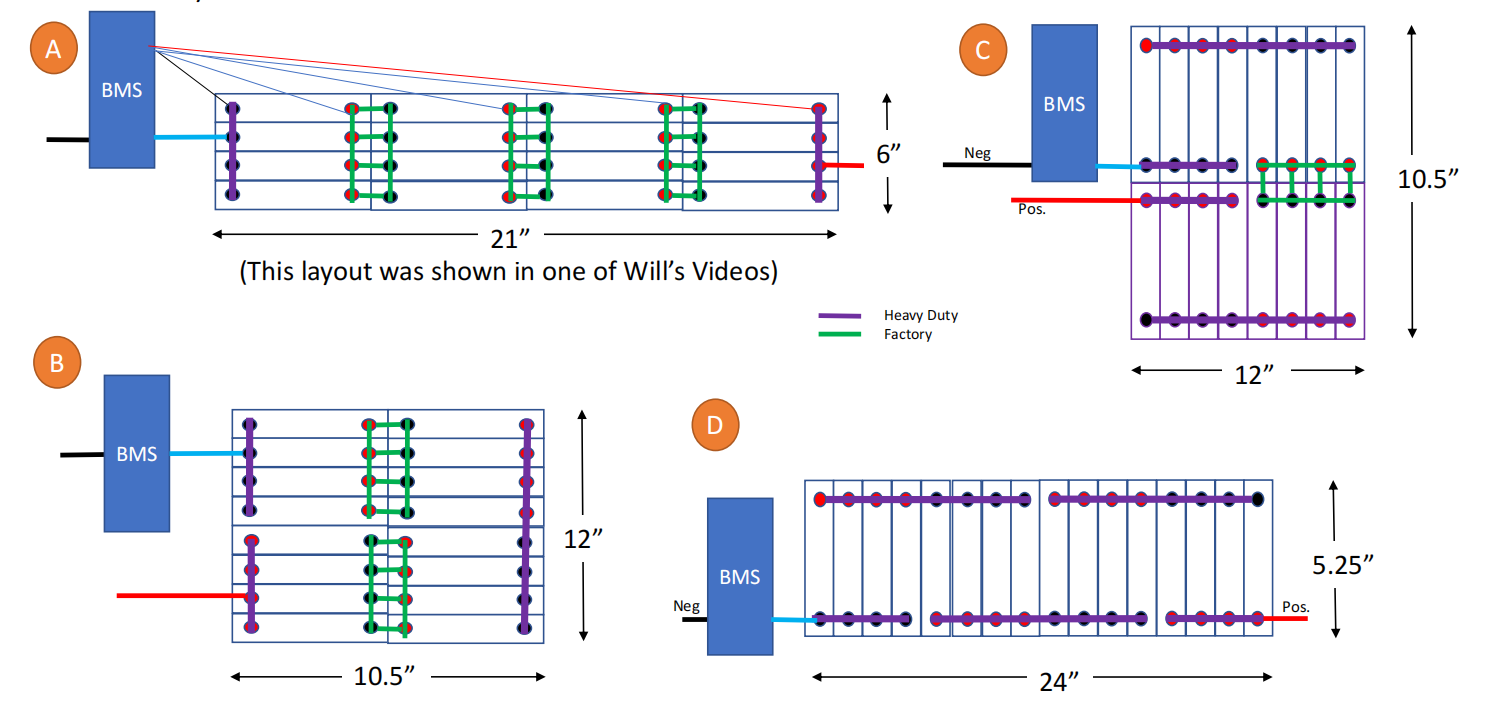

Mögliche 24-V-2P8S-Glückszellen-Layouts
Spannung = 8-fache Zellenspannung = Nominal 24 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 24 V x (2 x Zellen-Ah) = 48 x Zellen-Ah

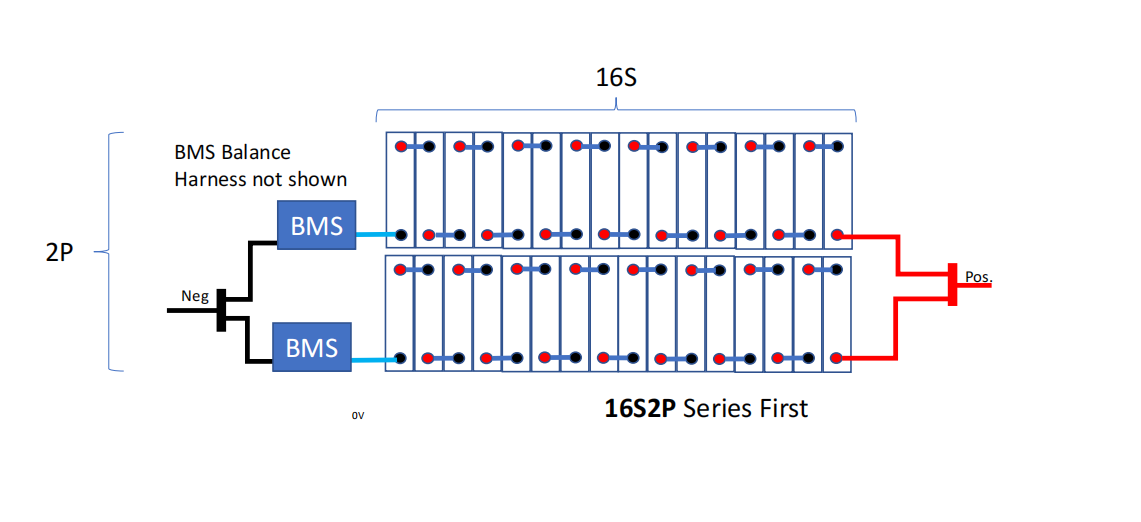

16S2P-Verkabelung für 48-V-Batterien – Erste Serie
Spannung = 16-fache Zellenspannung = Nominal 48 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 48 x (2 x Zellen-Ah) = 96 x Zellen-Ah

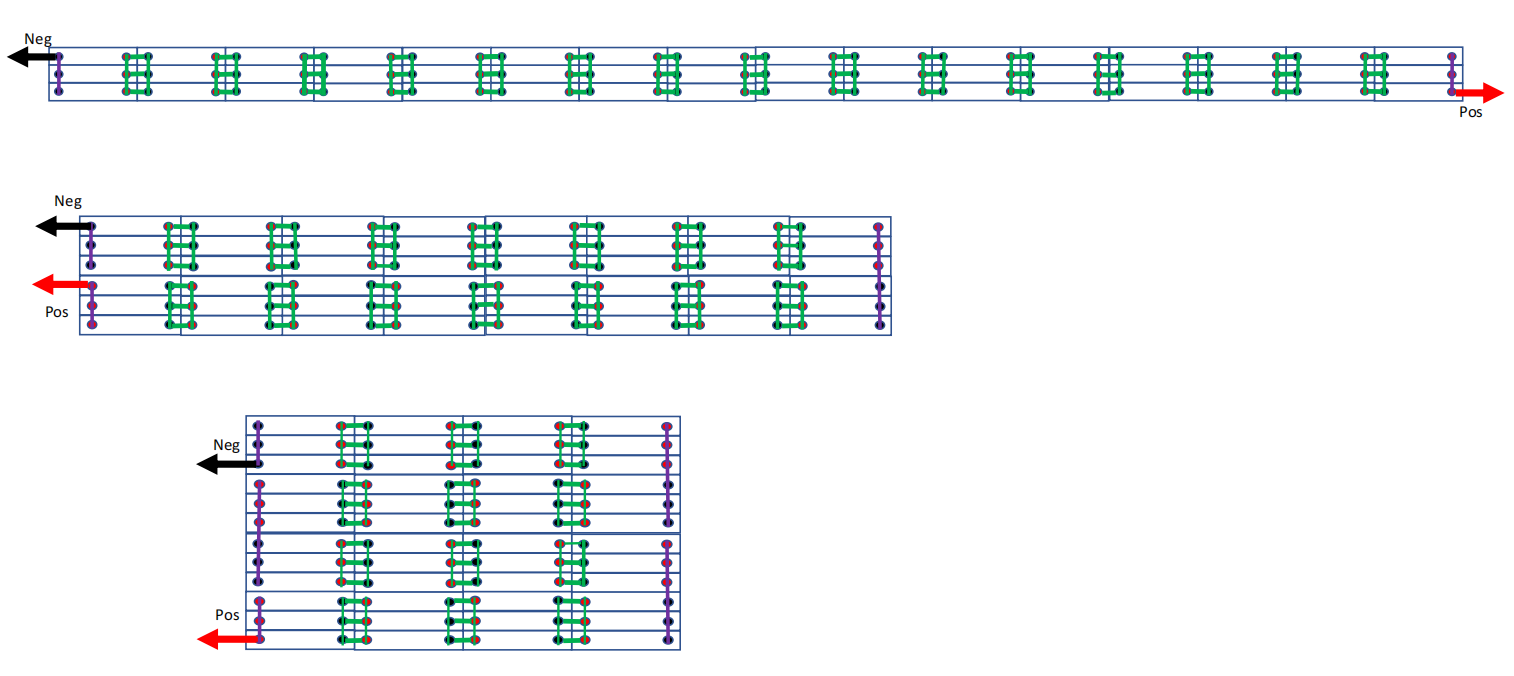

2P16S-Verkabelung für 48-V-Batterien – zuerst parallel
Spannung = 16-fache Zellenspannung = Nominal 48 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 48 x (2 x Zellen-Ah) = 96 x Zellen-Ah
2P16S-Verkabelung für 48-V-Batterien – Parallel zuerst (Fortsetzung)
Spannung = 16-fache Zellenspannung = Nominal 48 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 48 x (2 x Zellen-Ah) = 96 x Zellen-Ah

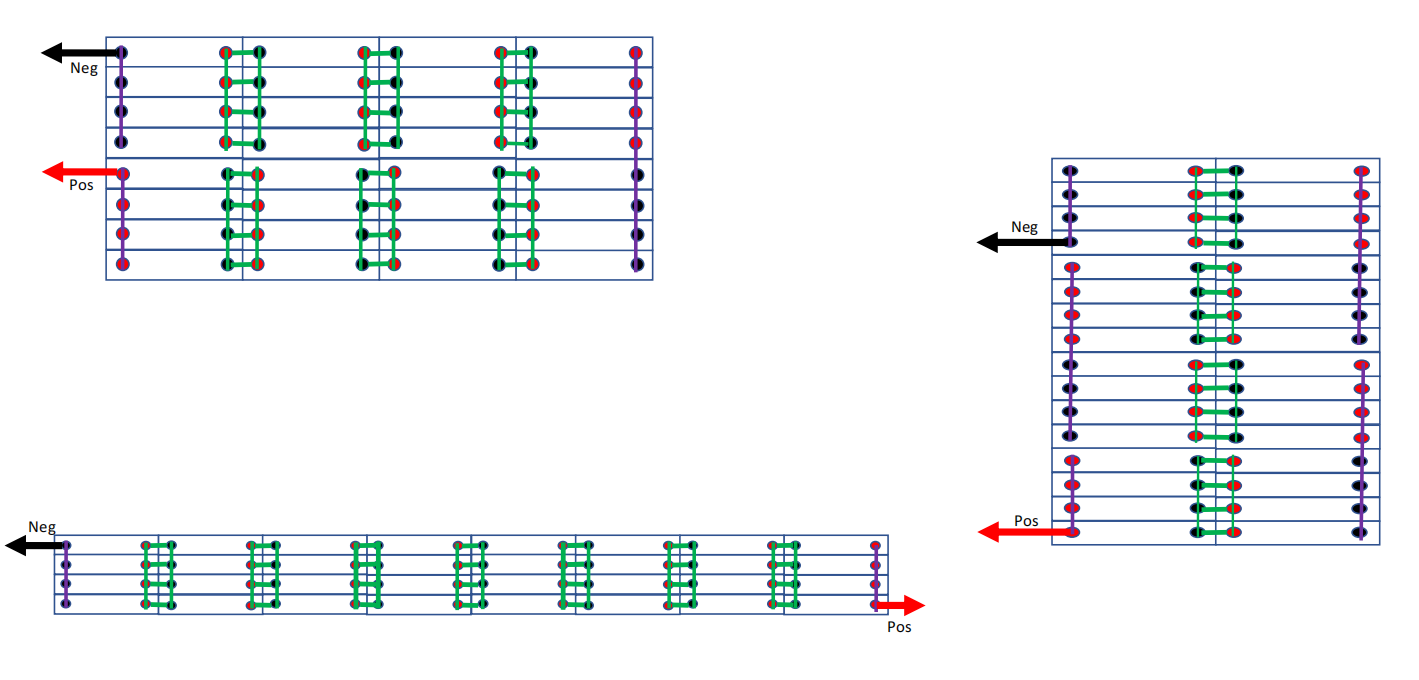

Ein paar mögliche 12V 3P4S Glückszellen-Layouts
12V 4P4S Glückszellen-Layouts
„Seitenabgriff des Hauptpositivs und -negativs“
Anmerkungen:
* Dies sind zwei Beispiele.
Es gibt jedoch mehrere Punkte auf beiden Seiten, die das Hauptpositiv und das Hauptnegativ sein könnten
* Es kann ähnliche Side-Tap-Anordnungen mit Parallel-First-Anordnungen geben
Bei den meisten in diesem Dokument gezeigten Layouts befinden sich das Hauptpositiv und das Hauptnegativ am „Ende“ des Pakets. Es kann jedoch Fälle geben, in denen die meisten
Ein bequemer Platz für die Hauptpositiv- und -negativteile befindet sich an der Seite der Packung, wie unten gezeigt
8S3P-Verkabelung für 24-V-Batterien – Erste Serie
Spannung = 8-fache Zellenspannung = Nominal 24 V für LiFePO4
Ah = 2X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = 24 V x (3 x Zellen-Ah) = 60 x Zellen-Ah

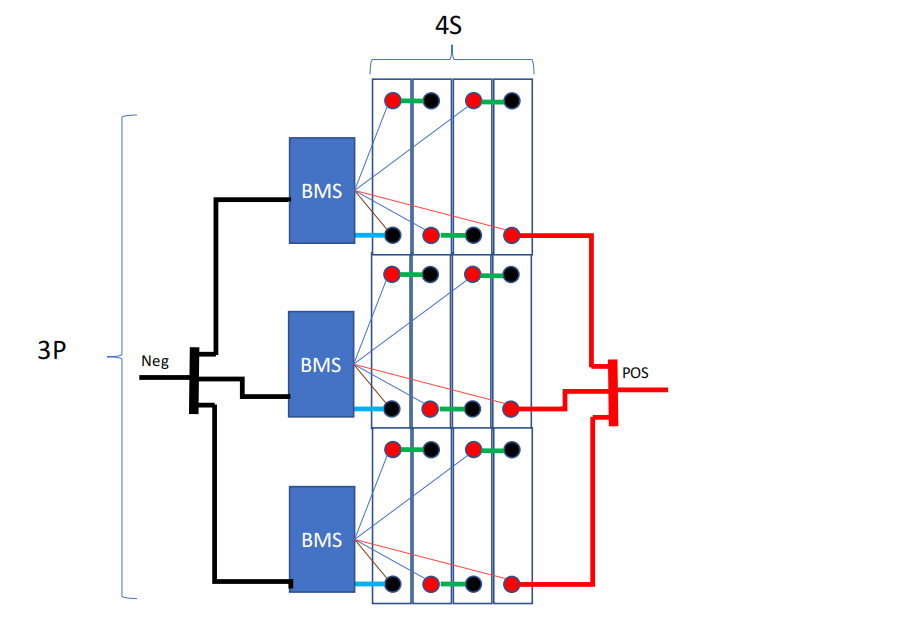

4S3P-Verkabelung für 12-V-Batterien (erste Serie)
Spannung = 4-fache Zellenspannung = Nominal 12 V für LiFePO4
Ah = 3X Cell Ah (ausgeglichene Zellen vorausgesetzt)
Wh = Spannung x Batterie-Ah = 12 V x (3 x Zellen-Ah) = 36 x Zellen-Ah
3P8S (24 V) Layouts
4P8S (24V) Layouts
3P16S (48 V) Layouts
4P16S (48V) Layouts
